5 অক্ষ সিএনসি মেশিনিং
5-অক্ষ সিএনসি মেশিনিং আপগ্রেড সংস্করণটি নং 5.5 সার্বো মোটর ব্যবহার করুন, 2.5 মি / মিনিটের মধ্যে স্বাভাবিক মোটর চলাচলের গতি, এবং सर्वो গতি 12 মি / মিনিটের মধ্যে হতে পারে, সার্ভো নয়েজ, উচ্চ প্রতিক্রিয়া, অবস্থান যথার্থতা, কোনও পদক্ষেপ ছাড়াই সতর্কতা।
ডেস্কটপ এনসি সাধারণ প্লাস্টিক হিসাবে মিল উপাদান, আল খাদ, কাঠ, তামা, সোনার, রৌপ্য, মোম, বিভিন্ন উপকরণ হিসাবে সমর্থন
ব্যবহার না করে রেঞ্চ, সহজ অপারেশন ছাড়াই বিভিন্ন সরঞ্জাম বিট ব্যবহার করতে পারে।
পরীক্ষা ভিডিও
এমআইটি বুদ্ধিমান রোবট টিম কিনে একটি পাঁচ অক্ষের সিএনসি পরীক্ষা প্রকল্প।
（এমআইটি মিনি চিতা সহ দলটির নকশা করা বেশ কয়েকটি প্রকল্প:https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkgএবং বিশ্বের দ্রুততম রুবিকের কিউব সমাধান রোবট প্রশ্ন:https://www.youtube.com/watch?v=nt00QzKuNVYঅনুরূপ রোবট প্রকল্পগুলির অংশ প্রস্তুত করতে পকেট এনসি মেশিনগুলি ব্যবহার করে）
কারিগরি চশমা
| মোট মাত্রা | 650 * 400 * 450 মিমি | টেবিল মাত্রা | 140 * 130 মিমি |
| সম্পূর্ণ ওজন | 60 কেজি | সর্বাধিক টেবিল ওজন | 74 কেজি |

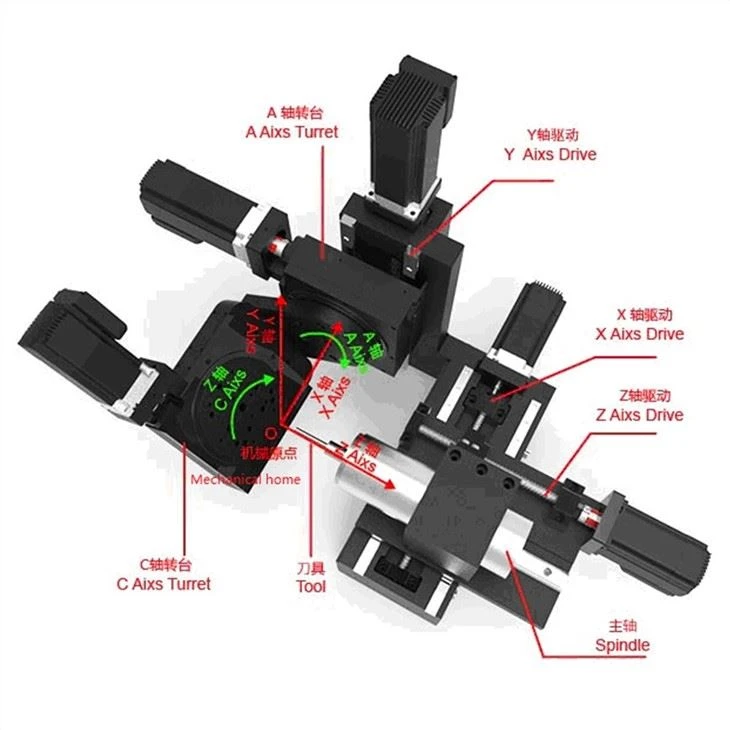

| x, y, z অক্ষ কার্যকর | x160*y200*z125 | ক, গ, কার্যকর চলাফেরা | A:±10° C:360° |
| কার্যকর যন্ত্রের অঞ্চল | x150*y150*z125 | এ, কক্সিস রোটিং ডেটা | 1:50 নাকাল কৃমি হ্রাসকারী ক্রস ঘূর্ণায়মান বিয়ারিং |
| তিন অক্ষ বল স্ক্রু | x জিজি অ্যাম্প; z: 1204 সি 7 ই: 1605 সি 7 | রৈখিক গাইড | x: হুইউন এমএনজিএন 12, ওয়াই: হুইউন এমগন 15, জেড ： হুইউন এইচজি 20 |
| ফ্রেম | 6061T6 এআই +45 কেজি জিজি অ্যাম্প; টেম্পারেড স্টিল | যন্ত্র গতি | 2500 মিমি / মিনিট (বিভিন্ন উপাদানের আলাদা গতি থাকে) |
| প্রধান অক্ষ টাইপ | Mm65 মিমি 800W জল শীতল মোটর চালিত টাকু, 24000r / মিনিট | অংশ দৃxture়তা | ইস্পাত ফিক্সিং, রিজার্ভেশন হোলার 50 ফিক্সচার স্ট্যান্ড, 63,80 চাক |
| ধুলো প্রমাণ | অঙ্গ টাইপস্টাস্ট কভার তেল সীল প্রমাণ (রোটারি টেবিল জলরোধী চিকিত্সা) | সরঞ্জাম ডাইমফেনশন | ER110-7 মিমি |
| উপাদান | প্লাস্টিক, আইয় খাদ, কাঠ, তামা, স্বর্ণ, রৌপ্য, মোম, ইত্যাদি। | ||
| অক্ষ | X | Y | Z | |||
| সর্বোচ্চ গতি | 98.4 আইপিএম (প্রতি মিনিটে ইঞ্চি) 2500 মিমি / মিনিট | 98.4ipm 2500 মিমি / মিনিট | 98.4ipm 2500 মিমি / মিনিট | |||
| রেজোলিউশন | 0.00024in 0.001 মিমি | 0.00024in 0.006 মিমি | 0.00024in 0.006 মিমি | |||
| সর্বোচ্চ আন্দোলন | 6.57in (-2.95 ～ 3.62in) 167 মিমি (-75 ～ 92 মিমি) | 8.38in (-3.54 ～ 4.44in) 213 মিমি (-90 ～ 113 মিমি) | 8.46in (-0 ～ 0.1in) 215 মিমি (-0 ～ 8.46 মিমি) | |||
| হোমিং পুনরায় পুনরুদ্ধারযোগ্যতা | । 0.000039in 0.001 মিমি | । 0.000039in 0.001 মিমি | । 0.000039in 0.001 মিমি | |||
| পুনরাবৃত্তিযোগ্যতা | লোড: 0% | । 0.0011in ± 0.03 মিমি | লোড: 0% | । 0.0011in ± 0.03 মিমি | লোড: 0% | । 0.0011in ± 0.03 মিমি |
| অক্ষ | A | C | প্রধান অক্ষ | |||
| সর্বোচ্চ গতি | 41.6°/s | 41.6°/s | মূল অক্ষের গতি | 0-24,000 পিএম | ||
| রেজোলিউশন | 0.08° | 0.08° | আউটপুট | 800w | ||
| সর্বোচ্চ আন্দোলন | ±110° | 360° | সরঞ্জাম পরিবর্তন | 3 মিমি ষড়ভুজ স্প্যানার | ||
| হোমিং পুনরাবৃত্তি | ±0.03° | ±0.03° | মোটর ফ্রিকোয়েন্সি | 400Hz | ||
| পুনরাবৃত্তিযোগ্যতা | 0 লোড, ± 0.03 ° | 0 লোড, ± 0.03 ° | টুল | ER11 সরঞ্জামধারক, সর্বোচ্চ 7 মিমি | ||
| ঝাঁপ দাও | ; 0.02 জিজি # 39; জিজি # 39; | ; 0.02 জিজি # 39; জিজি # 39; | / | |||
| মেশিন নিয়ন্ত্রণ | ||||||
| 5 অক্ষ ডেস্কটপ সিএনসি সফটওয়্যার | সরঞ্জামের পাথ সফ্টওয়্যার: পোস্ট প্রসেসর সহ অটোডেস্ক ফিউশন 360 (প্রস্তাবিত), সাপোর্ট পিউয়ারমিল including | |||||
ধাতু ঘের V3- ঘের
ভি 3 শীট ধাতব শেল, রঙ কালো, 2.5 মিমি পুরু অ্যালুমিনিয়াম প্লেট, 750 * 500 * 600 মিমি
ঘূর্ণমানটি কীট গিয়ার থেকে হারমনিক রিডুসার এবং জেড অক্ষ থেকে একক লিনিয়ার রেল থেকে দ্বৈত রৈখিক রেলগুলিতে পরিবর্তিত হয়।
বিএলডিসি সার্ভো মোটর এবং সি 5 বল স্ক্রু, HIWIN লিনিয়ার রেলগুলি স্ট্যান্ডার্ড অফার।
এই পাঁচ অক্ষ অক্ষর CNCmachine জটিল প্রক্রিয়াজাতকরণ জন্য উপযুক্ত?
